部門別紹介

設計部門

iso9001
iso jab

■3次元CAD/CAM CATIA-V5を運用

平成9年に3次元CAD/CAM CATIA-V4を導入し、設計を開始し、平成28年には、3次元CAD/CAM CATIA-V5及びVERICUTの運用を開始致しました。

さらには、平成29年には3次元CAD/CAM CATIA-V5を増設し、設計環境を充実させております。

現在は、

■3次元CAD/CAM CATIA(V-4、V-5)による治具などの設計

■5軸等・マニシングセンタ用NCプログラム作成

を行なっております。

※写真をクリックしていただきますと、拡大してご覧いただけます。

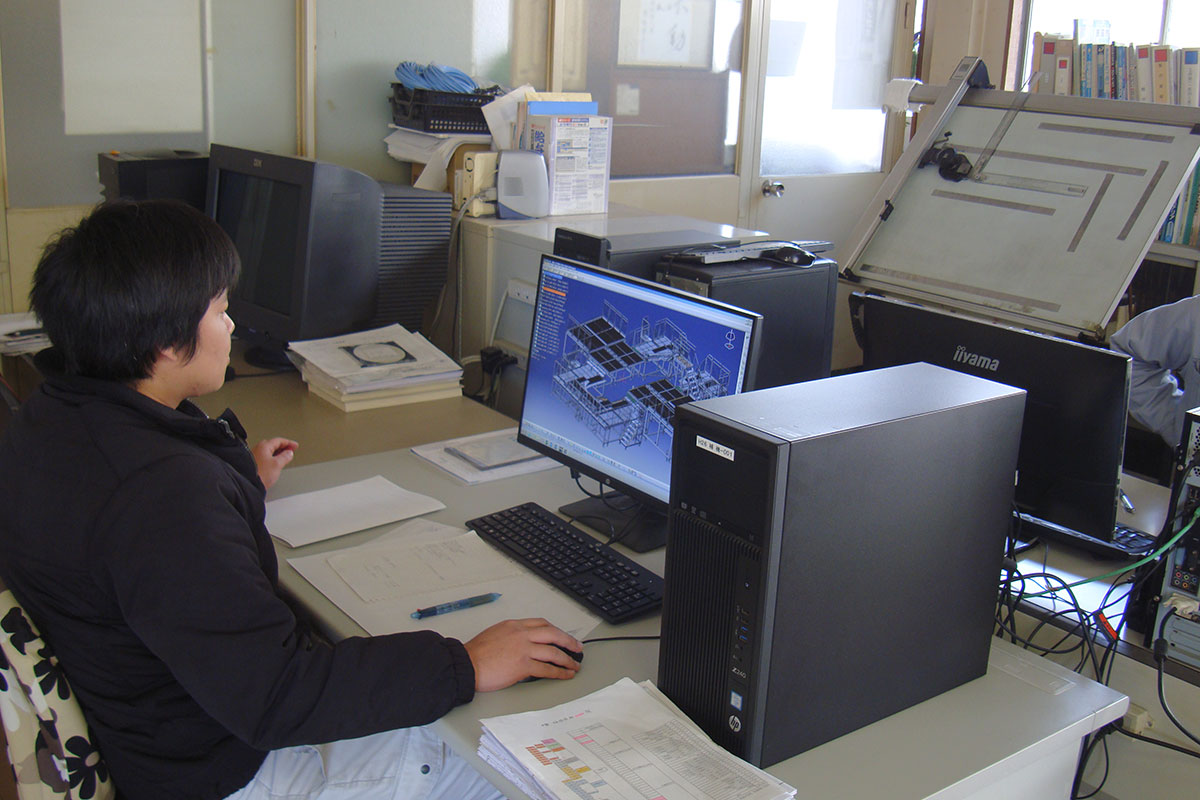

CATIA-V5による設計

CATIA-V5による設計

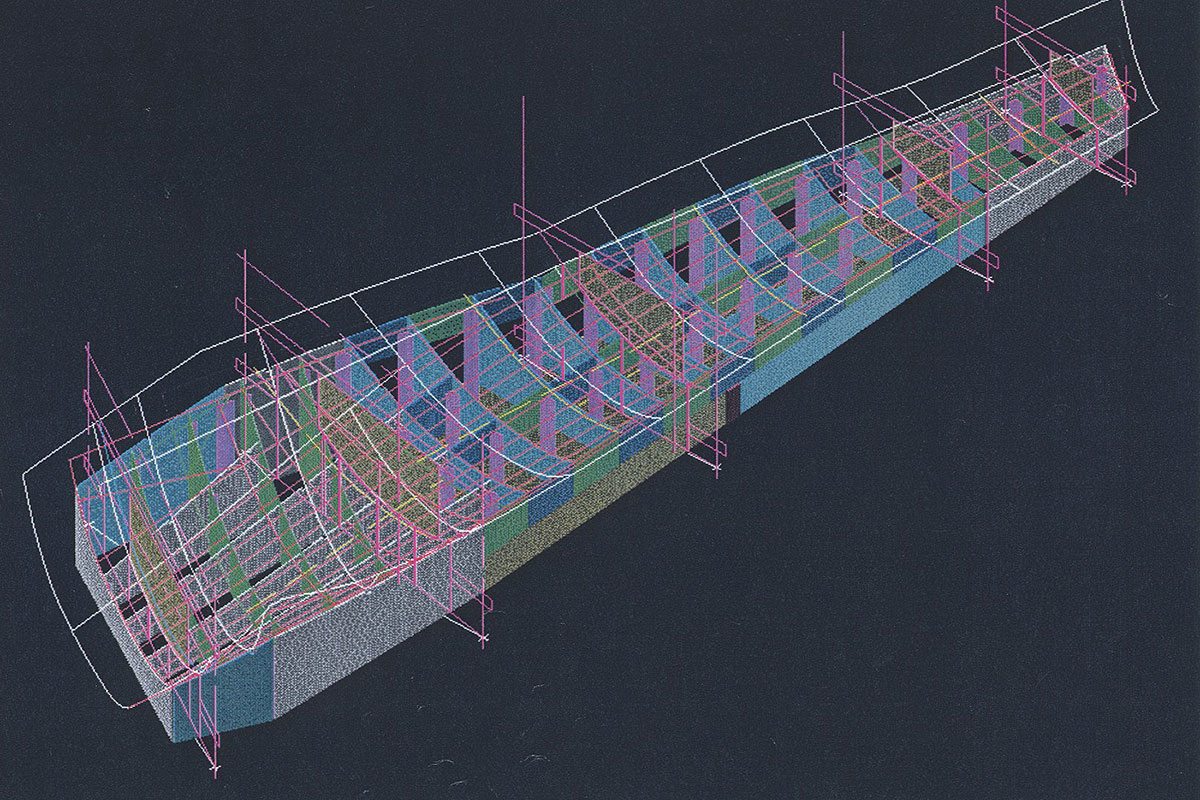

CATIA-V5による設計:CATIA運用画面

CATIA運用画面

■営業品目/製作実績

■3次元CAD/CAM・CATIA V-4/V-5による治具などの設計

3次元CAD/CAM・CATIA V-4/V-5によるレーザー加工、大型治具設計、機械加工品等の設計

■5軸等マシニングセンタ用NCプログラム作成

マシニングセンター用NCプログラムの作成、設計データ作成

■営業品目

3次元CAD/CAM

CATIA V-4/V-5

による治具などの設計

3次元CAD/CAM CATIA V-4/V-5による設計

5軸等マシニングセンタ用

NCプログラム作成

5軸等マシニングセンタ用NCプログラム作成

■設計・プログラムに基づく施工例

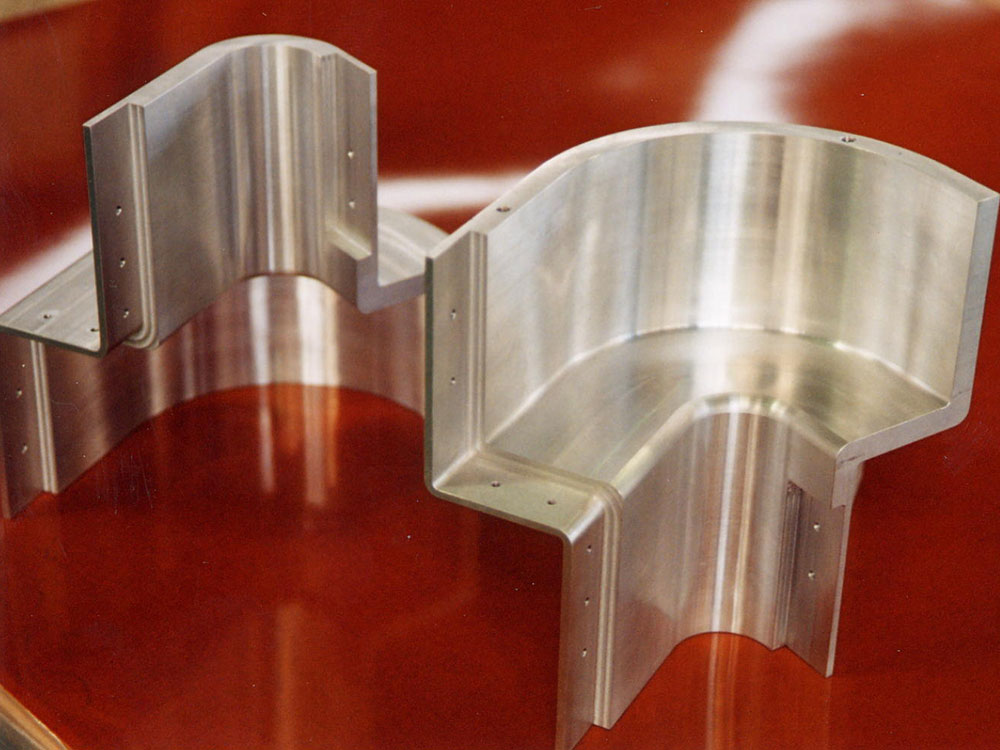

マシニングセンター加工品

マシニングセンター加工品

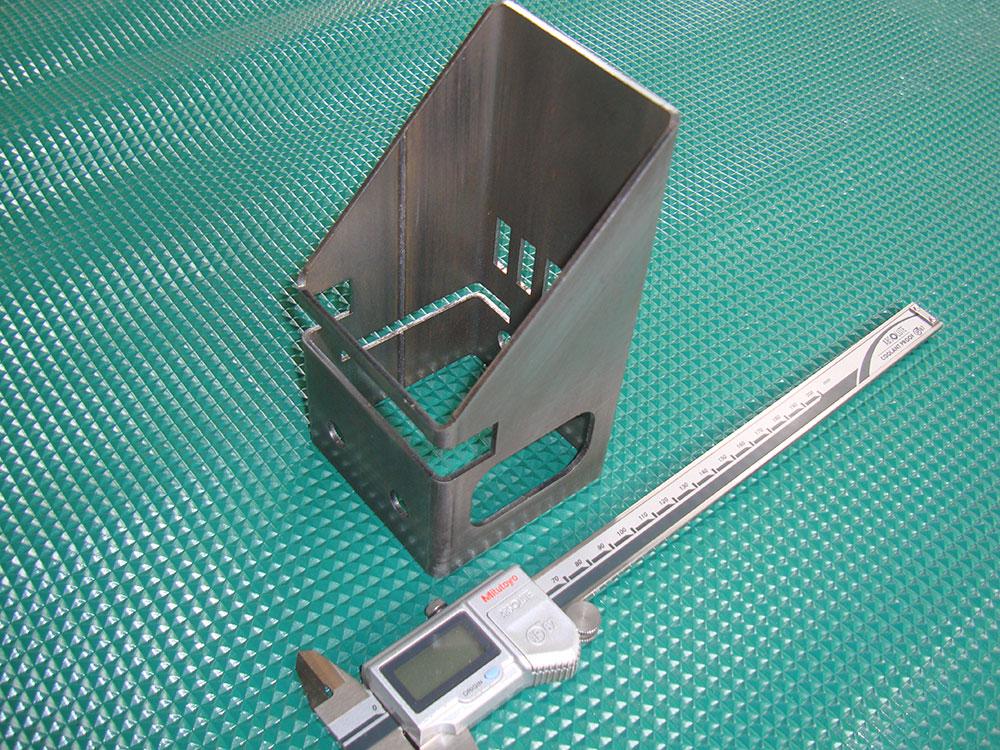

レーザー加工品

レーザー加工品

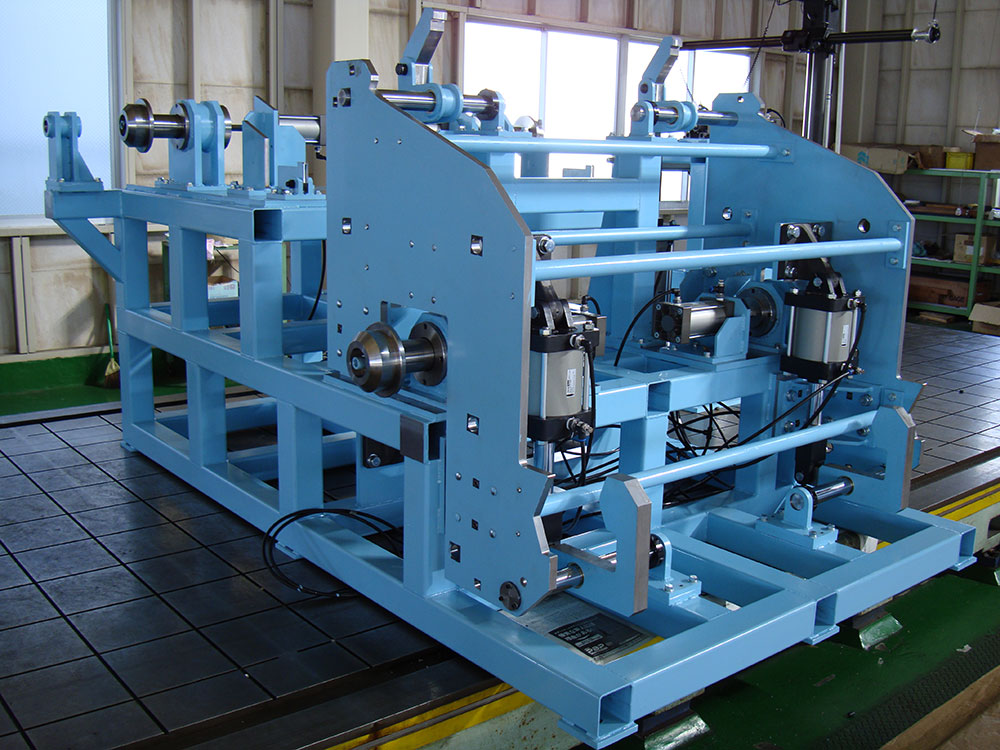

大型治具

大型治具

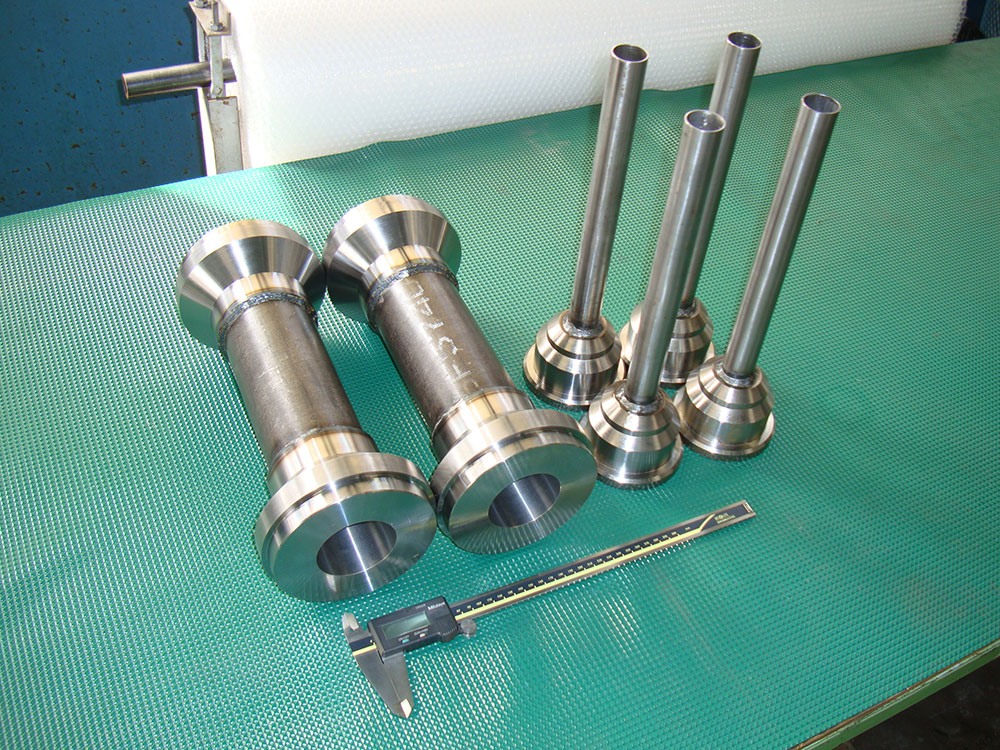

機械加工品

機械加工品
